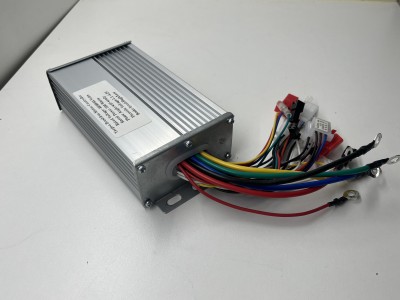

Контроллер 48/60/64 Вольт, 500 Ватт.
Контроллер бесколлекторного двигателя постоянного тока. Подходит для электровелосипеда, электрического скутера. Интеллектуальный-Бесщеточный контроллер двигателя постоянного тока с двойным режимом работы.
Характеристики:
Номинальное напряжение: 48/64/60 Вольт
Напряжение отсечки: 42В ± 0,5 V
Максимальный ток: 30 Ампер
Номинальная мощность: 500 Вт
Рекомендуемая мощность: до1000 Вт
Корпус: металл
Размеры: 152(173 с крепежными пластинами) х 85 х 45 мм.
Вес: 460 гр.

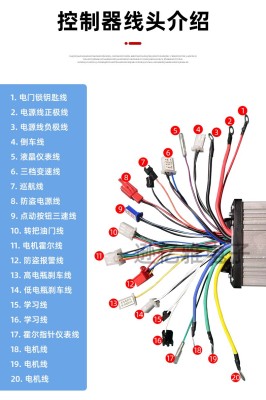

- Замок "зажигания" (аккумулятор +)
- Аккумулятор « +»
- Аккумулятор “- “
- Задний ход
5. Линия ЖК-дисплеея
6. 3 скорости
7. Круиз контроль
8. Противоугонка, питание сигнализации
9. Кнопка запуска трехскоростной линии
10. Дроссельная заслонка (ручка газа)
11. Датчики Холла двигателя
12. Противоугонная сигнализация
13. Высокий уровень сигнала тормоза
14. Низкий уровень сигнала тормоза
15. Самообучение
16. Самообучение
17. Импульсный выход на спидометр
18-20. Фазы двигателя.
Как подключить контроллер?
1. Подключите линию двигателя (цвет к цвету)
2. Подключите линию батареи (красный: аккумулятор +, черный: аккумулятор-)
3. Подключите ручку дроссельной заслонки (ручку газа), замок "зажигания" (если нет замка зажигания ключа, подключите провод замка зажигания к батарее +, этот провод должен быть подключен)
4. Подключите линию Холла (если двигатель без линии холла, не нужно подключать)
5. Соедините два провода самообучения, колесо будет вращаться вперед или назад.
2. Если колесо вращается в обратном направлении, разомкните линию самообучения. Снова Соедините линию самообучения. Если колесо вращается вперед, разделите линию самообучения.
6. Другие функции могут быть подключены по мере необходимости.
