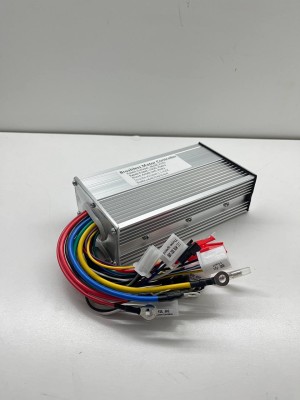

Контроллер 36-48 В, 28А 12 FEET бесколлекторного двигателя

Контроллер двигателя 36-48 Вольт.

Контроллер бесколлекторного двигателя постоянного тока. Поддерживает 60 и 120 градусов, что делает его подходящим для любого бесколлекторного двигателя.

Характеристики:

Номинальное напряжение: 36/48 Вольт

Максимальное напряжение: 60 Вольт

Максимальный ток: 28+-1 Ампер

Номинальная мощность: 1000 ватт

Максимальная мощность: 1700 Ватт

Минимальное напряжение (отсечки): 30/40 Вольт

Габариты алюминиевого корпуса мм.:

153 (174 с "ушами") (длинна) х 84 (ширина) х 45 (высота)

Вес: 400 гр.

Этапы подключения контроллера:

№1 Толстый желтый, толстый зеленый, толстый синий Подсоедините три провода двигателя (провода двигателя не имеют положительных или отрицательных полюсов и могут быть подсоединены произвольно). Подсоедините три провода контроллера к трем проводам электродвигателя; №2 Толстый красный, толстый черный, тонкий красный

К положительному и отрицательному полюсам источника питания и проводу блокировки выключателя

Пожалуйста, подсоедините шнур питания (толстая красная линия для положительного полюса, толстая черная линия для отрицательного полюса) и провод блокировки выключателя (тонкая красная линия) контроллера к положительному и отрицательному полюсу. отрицательные полюса источника питания электромобиля и провода блокировки выключателя соответственно.

№3

Два тонких белых провода Сначала, пожалуйста, соедините два белых обучающих провода контроллера, затем вставьте ключ питания и включите питание, чтобы проверить, вращается ли двигатель: 1. Если двигатель вращается вперед, это означает, что обучение завершено, пожалуйста, отсоедините обучающие провода; 2. Если двигатель вращается в обратном направлении, отсоедините обучающий провод и вставьте его обратно. Дождитесь, пока двигатель начнет вращаться в прямом направлении, прежде чем отсоединять обучающий провод. №4 Линия Холла Данное устройство имеет 5 соединительных проводов и один разъем для провода Холла. Если при подключении к Hall возникает ощущение тряски, это означает, что данное устройство может запускаться без подключения к Hall; Если двигатель (датчик) Холла поврежден, рекомендуется не подключать Hall. №5 Пожалуйста, подсоедините провод ручки газа этого контроллера (красный провод - положительный полюс, черный провод - отрицательный полюс и зеленый провод - сигнальный провод) к проводу ручки газа. После выполнения вышеуказанных пяти шагов электродвигатель сможет работать в обычном режиме

№6

Тонкий белый цвет, тонкий черный цвет / тонкий желтый Мелкий фиолетовый цвет для тормозов высокого и низкого уровня Контроллер имеет отдельную желтую линию для торможения на высоком уровне и черно-белую линию для торможения на низком уровне. Торможение высокого и низкого уровня различается по напряжению торможения. Если напряжение торможения превышает 5 В, используется торможение высокого уровня. Если напряжение торможения ниже 5 В, используйте торможение низкого уровня. Как высокий, так и низкий уровни могут привести к отключению тормозной системы. №7 Линия приборов Тонкий зеленый провод Кабель прибора представляет собой отдельный тонкий зеленый провод, подходящий для приборы стрелочного типа. Если это ЖК-прибор, пожалуйста, выбирайте внимательно, так как могут быть несоответствия. №8 Тонкий оранжевый, тонкий черный Круиз-контроль подразделяется на автоматический круиз-контроль ( достаточно вставить круиз-линию) и кнопочный круиз-контроль (две кнопки выдвигаются и подключаются к круиз-линии) №9 Тонкий синий, тонкий коричневый, тонкий черный Подключен к трехскоростной линии. Трехскоростная линия окрашена в сине-коричневый и черный цвета, синие и черные короткие замыкания указывают на высокую скорость , коричневые и черные короткие замыкания указывают на низкую скорость, а для электродвигателей по умолчанию используется средняя скорость. №10 Тонкий красный, тонкий черный / тонкий красный, тонкий желтый, тонкий синий Подключен к функции противоугонной сигнализации Линия противоугонной сигнализации состоит из двух комплектов проводов: источника питания противоугонной сигнализации и противоугонного сигнала. Среди них красная и черная линии противоугонного блока питания обозначают положительный и отрицательный полюса аккумулятора, в то время как красная линия противоугонного сигнала обозначает провод блокировки выключателя, желтая линия обозначает сигнальный провод колеса, а синяя линия обозначает противоугонный провод.сигнальный провод для кражи. №11 Тонкий белый, тонкий черный Функция реверса представляет собой замкнутый контур, который можно заменить в соответствии с собственными потребностями. Закоротите черную и серую линии реверса на обратную. НОМЕР 12 Тонкий фиолетовый ЖК-дисплей прибор

Как подключить контроллер?

1. Подключите линию двигателя (цвет к цвету)

2. Подключите линию батареи (красный: аккумулятор +, черный: аккумулятор-)

3. Подключите ручку дроссельной заслонки (ручку газа), замок "зажигания" (если нет замка зажигания ключа, подключите провод замка зажигания к батарее +, этот провод должен быть подключен)

4. Подключите линию Холла (если двигатель без линии холла, не нужно подключать)

5. Соедините два провода самообучения, колесо будет вращаться вперед или назад.

2. Если колесо вращается в обратном направлении, разомкните линию самообучения. Снова Соедините линию самообучения. Если колесо вращается вперед, разделите линию самообучения.

6. Другие функции могут быть подключены по мере необходимости.
