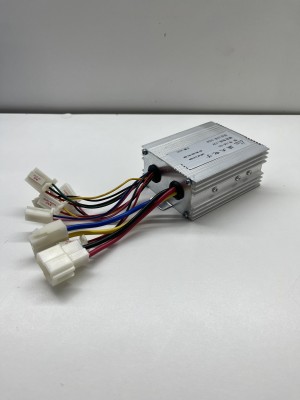

Контроллер коллекторного двигателя 500Вт, 12В

Контроллер 500Ватт.

Контроллер коллекторного двигателя постоянного тока.

Харрактеристики:

Номинальное напряжение: 12 Вольт

Номинальная мощность: 500 Ватт

Минимальное напряжение (отсечки): 8,5±0,5 Вольт

Габариты алюминиевого корпуса мм.:

82 (длинна) х 65 (ширина) х 37 (высота)

Подключение:

1. Толстые красный и черный - питание контроллер.

2. Тонкие красный и синий - замок зажигания, для работы контроллера необходимо их замкнуть.

3. Тонкие красный, черный и синий - к ручке управления мощностью.

4. Тонкие черный и красный - провода к индикации остатка заряда батарей.

5. Тонкие красный и черный - к гнезду зарядки.

6. Тонкие желтый и черный - к тормозным рукояткам.

7. Тонкие красный и черный - к тормозным огням.
