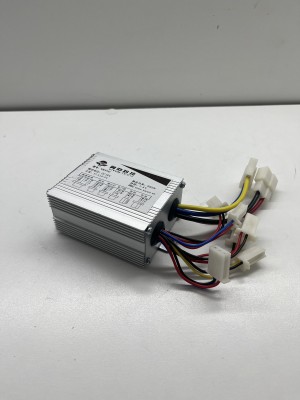

Контроллер коллекторного двигателя 500Вт, 36В

Контроллер 500Ватт.

Контроллер коллекторного двигателя постоянного тока.

Модель: YK31C

Характеристики:

Номинальное напряжение: 36 Вольт

Номинальная мощность: 500 ватт

Минимальное напряжение (отсечки): 31±0,5 Вольт

Подключение:

1. Толстые красный и черный - питание контроллер (35 вольт максимум, 20.5 вольт ― отсечка).

2. Тонкие красный и синий - замок зажигания, для работы контроллера необходимо их замкнуть.

3. Тонкие красный, черный и синий - к рукоятке управления мощности.

4. Тонкие черный и красный - провода к индикации остатка заряда батарей (можно никуда не подключать, на работу контроллера никак не влияет).

5. Тонкие красный и черный - к гнезду зарядки (просто соединены с питающими проводами), можно никуда не подключать.

6. Тонкие желтый и черный - к тормозным рукояткам.

7. Тонкие красный и черный - к тормозным огням.
